CCM4201S-P安全芯片采用獨立的Cortex-M4F內核進行設計,具有低功耗、高性能、多功能及高安全性等特點,主要應用于金融支付領域。典型工作頻率160MHz。
CCM4201S-P芯片針對金融應用的特點:
1、 芯片內部32K時鐘源可用于PCI的防拆檢測,如對RTC時鐘精度要求較高,可配置外部32K晶振用于RTC時鐘源。
2、 內置獨立PCI安全域,支持防拆(動態和靜態)檢測、電壓檢測、溫度檢測,通過了PCI6.0檢測;
3、 內置開關機功能引腳,簡化POS機電源管理電路,降低BOM成本。
4、 PXLP模塊增加一維碼和二維碼的圖像處理和解碼,配合SSISLV連接高速攝像頭,實現掃碼功能。
5、 ISO7816模塊讀卡模式可通過EMV檢測。
6、 提升硬件安全模塊防護等級,達到商用密碼產品安全芯片二級水平。
7、 內置PLL,可將外部12MHz、24MHz等多種頻率的時鐘轉化為27.12MHz時鐘輸出,為NFC芯片提供時鐘。

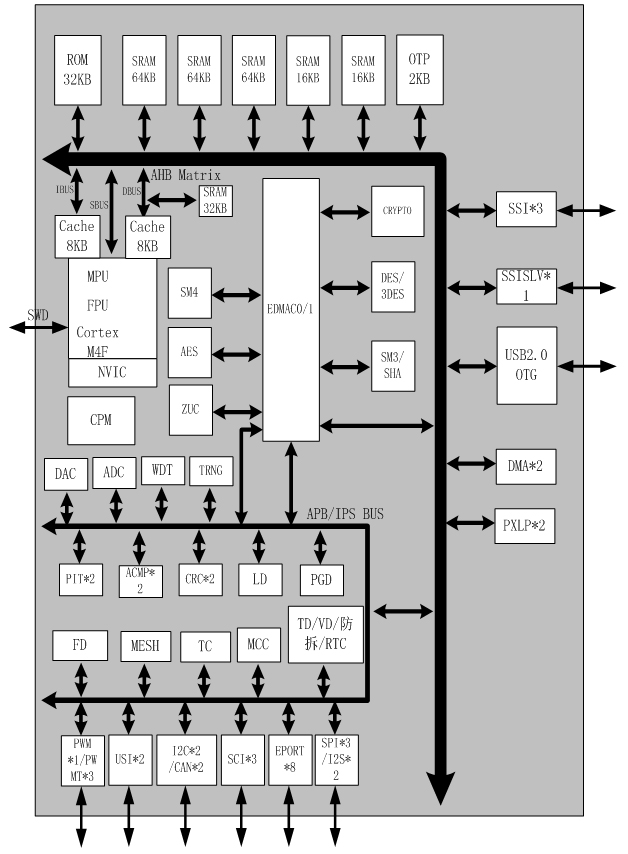

CCM4201S-P芯片框圖
封裝形式
引腳 | 封裝類型及引腳分配 |
QFN88(10*10*0.75) | |
SPI(復用) | 3 |
I2C(復用) | 2 |
SSI(復用) | 1 |
SSISLV(復用) | 1 |
SCI(復用) | 3 |
ISO7816(復用) | 2 |
USB(復用) | 1(Full Speed) |
PWM(復用) | 1(8通道) |
PWMT(復用) | 3(4通道) |
CAN(復用) | 2 |
EPORT(復用) | 49 |
I2S(復用) | 2 |
ADC(復用) | 6 |
ACMP(復用) | 2(8通道) |
SDIO(防拆) | 8 |
MCC | 1 |
DAC | 1 |
? 32位高性能核Cortex-M4F
? 工作頻率160MHz
? 處理性能強勁,配合快速中斷響應
? 增強的系統調試功能,擴展的斷點和追蹤能力
? 有效率的處理器核心,系統和存儲器
? 內置的睡眠模式實現極低功耗
? 內置的存儲保護單元(MPU)實現平臺安全魯棒性
? 兼容IEEE754的單精度FPU
? 256KB字節 SRAM
? 32KB 字節ROM
? 2KB字節OTP
? DMA/EDMA
? 定時器(PIT32bit)
? 看門狗(WDT)
? 計時器(TC)
? 實時時鐘(RTC)
? 公鑰算法引擎
- 1024bit RSA
- 2048bit RSA
- 256bit SM2素域
? 對稱算法引擎
- DES/3DES支持ECB/CBC模式
- AES支持ECB/CBC/CFB/OFB/CTR模式
- SM4支持ECB/CBC/CFB/OFB/CTR模式
? 摘要算法引擎
- SM3
- SHA-0/ SHA-1/ SHA-224/ SHA-256
? 真隨機數發生器,符合FIPS 140-2標準和國家商密標準
? 支持8位/16位/32位crc操作
? 支持DMAC交互
? 支持EDMAC交互
? 支持SPI交互
? 電壓異常檢測單元
? 光照異常檢測單元
? 電源毛刺檢測單元
? 支持金屬屏蔽保護
? 溫度異常檢測單元
? 頻率異常檢測單元
? 支持時鐘和復位脈沖過濾
? 安全優化布線
? 支持128 Byte的NVSRAM
? 支持4對開蓋檢測信號,動態/靜態檢測模式可配
? 支持電壓檢測
? 支持溫度檢測
? 支持自毀清零NVSRAM
? 每一顆產品具有唯一序列號
? 主電輸入電壓2.97V~3.63V
? 內核主頻160MHz,正常運行40mA
? 兩種低功耗模式
低功耗模式 (功耗為100uA)
休眠模式(功耗為1uA)
? 支持內部上電復位和外部復位
? 商用密碼產品認證安全芯片二級
? 終端安全芯片評估(符合PCI6.0)
? 金融支付
? 完整的開發環境
? 豐富的驅動庫
? 完善的應用解決方案
