RAID芯片CCRD3316

CCRD3316項目基于C0和C8000內核，是一款SATA接口的磁盤陣列控制芯片，具備多個獨立的SATA接口通道，定位服務器存儲器陣列應用，支持連接機械硬盤或SSD固態存儲盤，兼容PCIE3.0標準，實現數據的高可靠高性能傳輸。磁盤陣列是由很多獨立的磁盤組合成一個容量巨大的磁盤組，利用個別磁盤提供數據所產生加成效果提升整個磁盤系統效能。利用這項技術，將數據切割成許多區段，分別存放在各個硬盤上。

芯片正常工作頻率在1GHz，集成SATA，DDR，PCIE等高速接口。

CCRD3316項目生產工藝采用TSMC28HPC+，工作溫度-40 ～85℃。

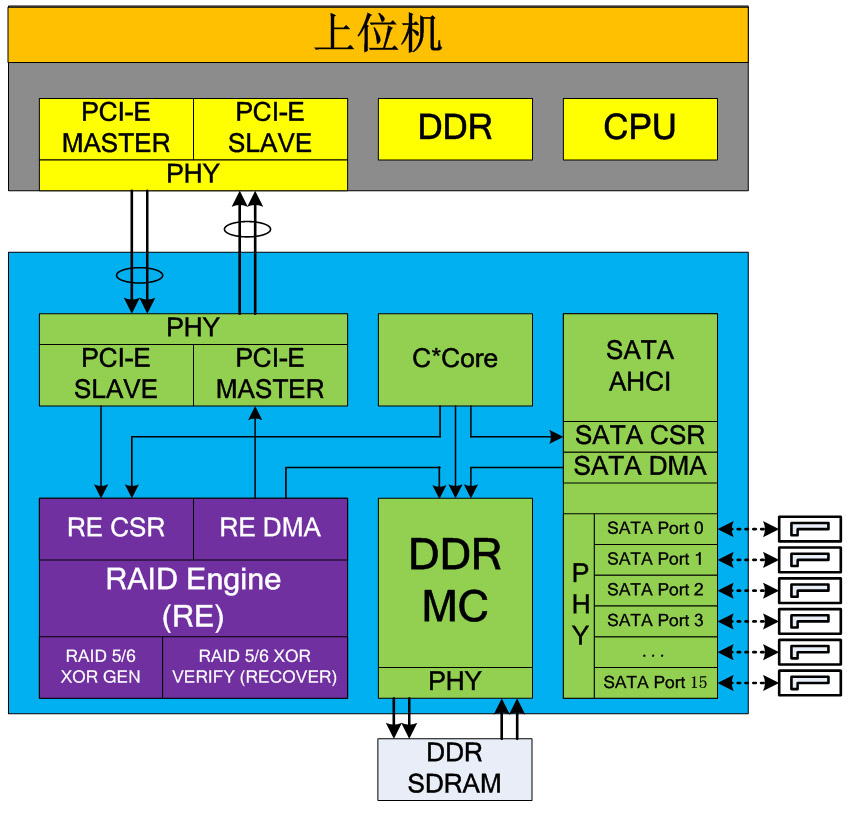

原理框圖

功能特點

CPU子系統

?  C0處理器或C8000處理器
?  快速中斷相應
?  外設訪問接口
PCIE Gen3 8G x8上位機總線控制器

? 兼容PCIE Gen1/2標準
? 64位地址，高達4GB尋址空間
? 支持可配置的接收緩存（256 Bytes或者16K Bytes）
? 支持MSI中斷
? 支持描述符控制發送和接收(采用DMA的Link List模式)
? 支持軟件控制的復位
1600 DDR3控制器及數據存儲通路控制單元

? 12GB/s Peak吞吐率
? 72位接口
SATA 支持

? 支持NCQ，支持AHCI協議
? 自動DMA讀寫支持
DMA引擎

? 支持Link-List模式，自動運行命令列表
? 自動將DDR中數據傳輸至PCIE
獨立的RAID引擎（RE）

? 自動指令描述符命令
? 自動生成SATA的命令符
? 自動通過PCIE同上位機握手
? 自動運算RAID相關的校驗值
? 自動通過校驗值回復數據
? 自動生成多盤符的地址等信息
外設子系統

? I2C（IIC總線接口）
? UART(通用異步傳輸接口)
? GPIO(通用輸入/輸出)
? SGPIO
? SPI
? EMMC
? SSI
內部緩存

? 2MBAXI SRAM
電源域/功耗管理

? PCIe子系統支持ASPM電源管理機制
時鐘/復位

? 整個系統為同步系統
? 整個系統有五個PLL
? C0，C8000，DDR Master，DDR AXI，PCIE AXI，SATA AXI，EMMC,BUS AXI使用各自不同的高速時鐘
? SSI，UART使用各自不同的低速時鐘
? 系統支持全局復位—Power On reset
