產品　|　　終端安全

CCM4201S-L芯片

CCM4201S-L安全芯片采用獨立的Cortex-M4F內核進行設計，具有低功耗、高性能、多功能及高安全性等特點，可廣泛應用于指紋識別領域。工作頻率240MHz。

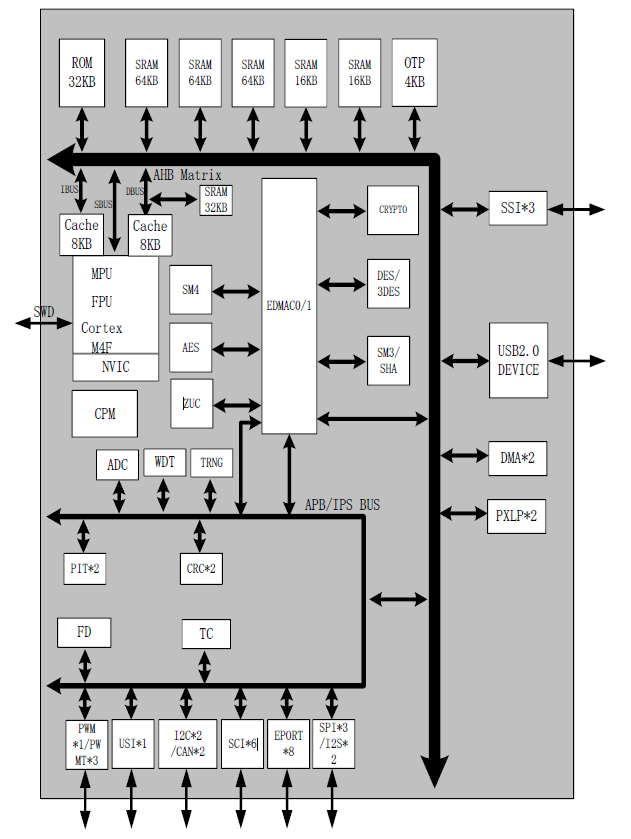

CCM4201S-L芯片框圖



封裝形式

引腳封裝類型及引腳分配（單位：mm）

QFN32_B
(4*4*0.75~0.90)

QFN48_A
(6*6*0.75)

QFN64_B
(8*8*0.75~0.90)

SPI(復用)

1

1

2

I2C(復用)

1

1

2

SSI(復用)

1(普通模式)

1+1(普通模式)

2

SSISLV(復用)

0

1

1

SCI(復用)

1

3

3

ISO7816(復用)

2

1

2

USB(復用)

111

PWM(復用)

468

PWMT(復用)

1組（1通道）

3組（4通道）

3組（8通道）

CAN(復用)

012

EPORT(復用)

233751

ADC(復用)

149

I2S(復用)

001

功能特點

  • CPU特性

    ●  32位高性能核Cortex-M4F

    ●  工作頻率200MHz

    ●  處理性能強勁，配合快速中斷響應

    ●  增強的系統調試功能，擴展的斷點和追蹤能力

    ●  有效率的處理器核心，系統和存儲器

    ●  內置的睡眠模式實現極低功耗

    ●  內置的存儲保護單元（MPU）實現平臺安全魯棒性

    ●  兼容IEEE754的單精度FPU


  • 片上存儲資源

    ●  256KB字節 SRAM

    ●  32KB 字節ROM

    ●  4KB字節OTP


  • 內部模塊

    ●  DMA/EDMA

    ●  定時器（PIT32bit）

    ●  看門狗（WDT）

    ●  計時器（TC）

    ●  實時時鐘（RTC）


  • 安全特性1

    ●  公鑰算法引擎

         - 1024bit RSA

         - 2048bit RSA

         - 256bit SM2

    ●  對稱算法引擎

         - DES/3DES支持ECB/CBC模式

         - AES支持ECB/CBC/CFB/OFB/CTR模式

         - SM4支持ECB/CBC/CFB/OFB/CTR模式

    ●  摘要算法引擎

         - SM3

         - SHA-0/ SHA-1/ SHA-224/ SHA-256


  • 安全特性2

    ●  CRC

        - 支持8位/16位/32位crc操作

        - 支持DMAC交互

        - 支持EDMAC交互

        - 支持SPI交互

    ●  真隨機數發生器，符合FIPS 140-2標準和國家商密標準

    ●  安全檢測與防護單元

        - 電壓異常檢測單元

        - 光照異常檢測單元

        - 電源毛刺檢測單元

        - 支持金屬屏蔽保護

        - 溫度異常檢測單元

        - 頻率異常檢測單元

        - 支持時鐘和復位脈沖過濾

        - 安全優化布線


  • 其他特性

    ●  每一顆產品具有唯一序列號

    ●  主電輸入電壓2.97V~3.60V

    ●  內核主頻240MHz，正常運行40mA

    ●  兩種低功耗模式

         - 低功耗模式 (功耗為100uA)

         - 休眠模式(功耗為1uA)

    ●  支持內部上電復位和外部復位


典型應用

●  指紋模塊


技術支持

●  完整的開發環境

●  豐富的驅動庫

●  完善的應用解決方案
